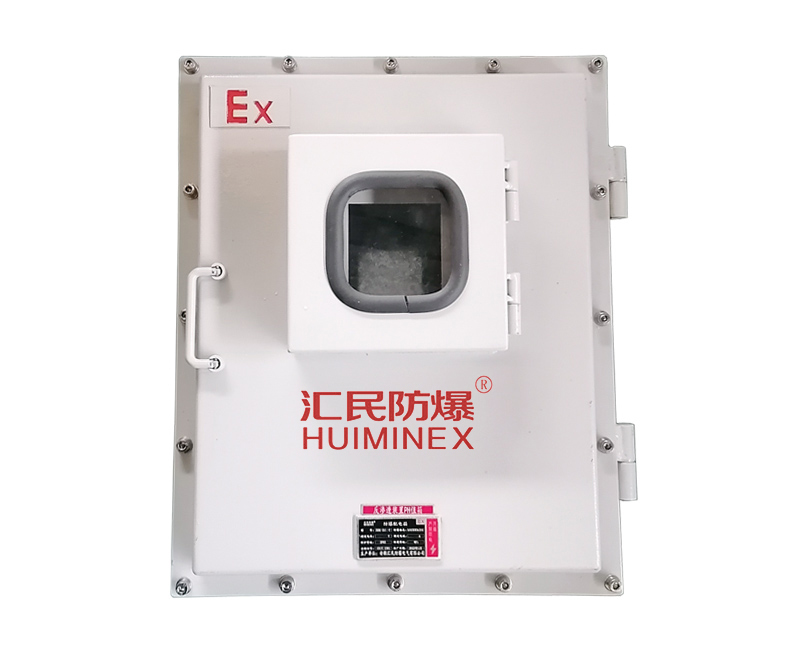

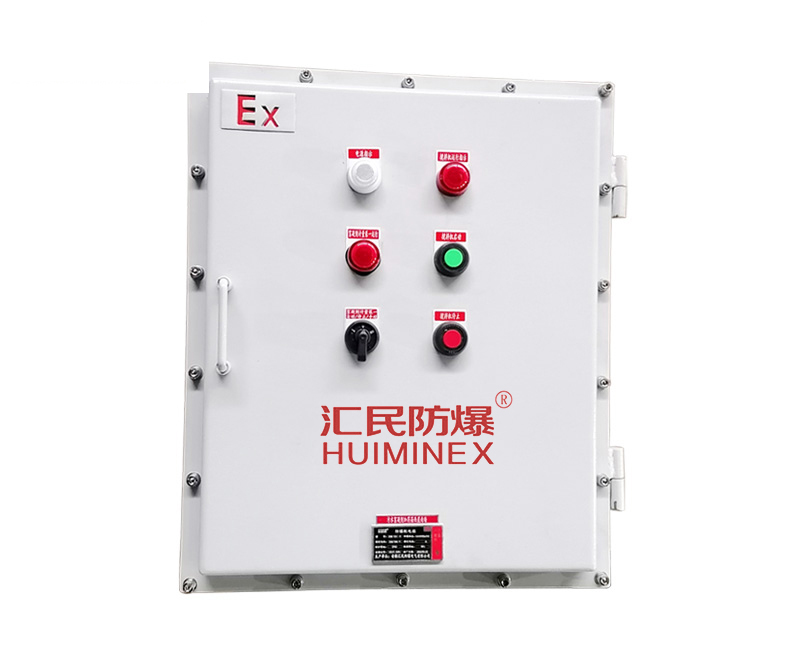

　　防爆配電箱它適用于1區和2區風險場地的易燃易爆氣體環境或21區或22區的可燃性煙塵環境可燃性氣體條件中，其機殼普遍有鋁合金型材、厚鋼板、塑料材質，并由電器腔和布線腔兩部份構成。在易燃易爆氣體條件中安裝防爆配電箱有什么常見問題?

　　1防爆配電箱應安裝在危險地帶風險程度比較低的區域，不可受氣體浸蝕、碰撞、震動、液態浸濺、熱原烤制等危害的場地;配電柜周邊應該有充足工作的空間和安全通道。

　　2防爆配電箱安裝應堅固，其下底邊與路面的安全距離應超過1.3m，且低于1.5m;不具有防潮作用的配電柜應改裝增加防雨罩，若選用平面構造的配電箱，其與防雨罩間距超過10mm(存有ⅡA類可燃性氣體)或30mm(存有ⅡB類可燃性氣體)。

　　3為了更好地有效的避免降水進到箱里，防爆配電箱的電纜線出入線應盡量低，即在底箱。使用電纜線走線時，應保證僅有一根電纜線進到一個通道，而且入口設備的種類與電纜線種類配對，非鎧裝電纜可以應用密封圈型電纜線入口設備，而外界電纜線的直徑與密封圈的內徑配對，以保證電纜線的合理壓縮和入口的密封性;鎧裝電纜選用具備壓縮作用的電纜線引進設備，確保鎧裝電纜層的合理壓縮。常見的雙密封性電纜線入口設備和添充電纜入口設備。

　　采用具備壓鎧作用的雙密封環式的導入設備，鎧裝層應被鎧裝端環卡緊，電纜線內護線套的直徑與前級密封環的內徑相符合;電纜線外護線套的直徑與后級密封環的內徑相符合。采用具備壓鎧作用的填充式引進裝備，鎧裝電纜層應被鎧裝端環卡緊，使用填充料開展添充。填充料時，電纜芯線應分離澆封，填充料凝結后應隔水層、不收縮、沒有裂痕;安裝的填充料最少長短應是20mm，并保持沿密封填料長短20mm各點上最少有20%的橫截面積被添充。

　　4防爆配電箱金屬材料殼體、金屬材料電器安裝板及其箱里的金屬構件應進行等電位連接。

　　5防爆配電箱內部結構聯接輸電線選用絕緣導線，其絕緣等級合乎配電線路規定，輸電線選用鼻子與接線端子、電氣設備構件聯接，布線應堅固、不松脫，不會有輸電線中間連接頭、懸在空中連接頭等。

　　6防爆配電箱內的工作零線(N線)應根據接線端子板聯接，應與保護零線布線(PE線)端子板分離設定。

　　7金屬材料防爆配電箱應開展安全可靠的接地，當配電方法選用三相五線(TN-S)，PE線與配電箱內接地聯接，外接地選用黃綠色輸電線與接地體組成等電位連接，其橫截面積不小于4平方毫米;當配電方法選用三相三線(IT)，外接地選用黃綠色輸電線與接地體組成等電位連接，這時該聯接件也作為接地保護聯接，保護電線接地線的截面，最少為4平方毫米。

　　若配電方法選用三相五線(TN-S)，當防爆配電箱在三相不平衡時，中性線N線能造成電壓，采用的斷路器應是4P，保證應急斷開時中性線N線也被斷掉。

　　8非金屬材料機殼配電箱選用鎧裝電纜走線時，應留意鎧裝電纜層合理的接地。當供配電系統選用三相三線(TT)時，鎧裝電纜引進設備的螺紋尾端改裝增加接地裝，接地環與接地體中間選用截面不小于4平方毫米黃綠色輸電線聯接。當供配電系統選用三相五線(TN-S)時，接地裝置一種形式是鎧裝電纜引進設備的螺紋尾端改裝增加接地環，接地環與PE線中間選用截面不小于4平方毫米黃綠色輸電線聯接;另一種方法是是非金屬外殼配電箱內部結構具備鎧裝電纜引進裝置金屬材料安裝板，鎧裝電纜引進裝置根據外螺紋與金屬材料安裝板聯接，金屬材料安裝板再與PE線聯接。

　　9防爆動力配電箱與防爆照明箱宜各自設定，若組成在同一配電箱內，動力和照明線應分開設定，施工工地的配電系統推行等級分類配備。

　　10防爆配電箱內的電子器件、輸電線應組裝齊整，排列井然有序，而且配電箱內無積塵、存水、臟物。安裝時，機殼不可出現變形或損壞;應維護隔爆面不遭受碰傷、刮傷;擰緊螺栓、平墊、彈墊不可遺失并扭緊;隔爆空隙合乎規范規定;防護用密封墊片(圈)不可形變、老化、損壞等。
