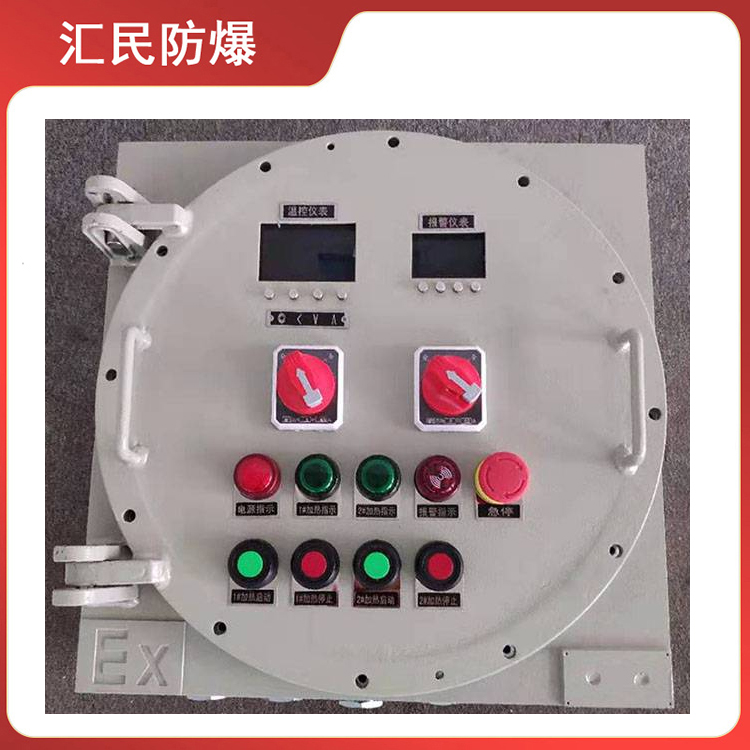

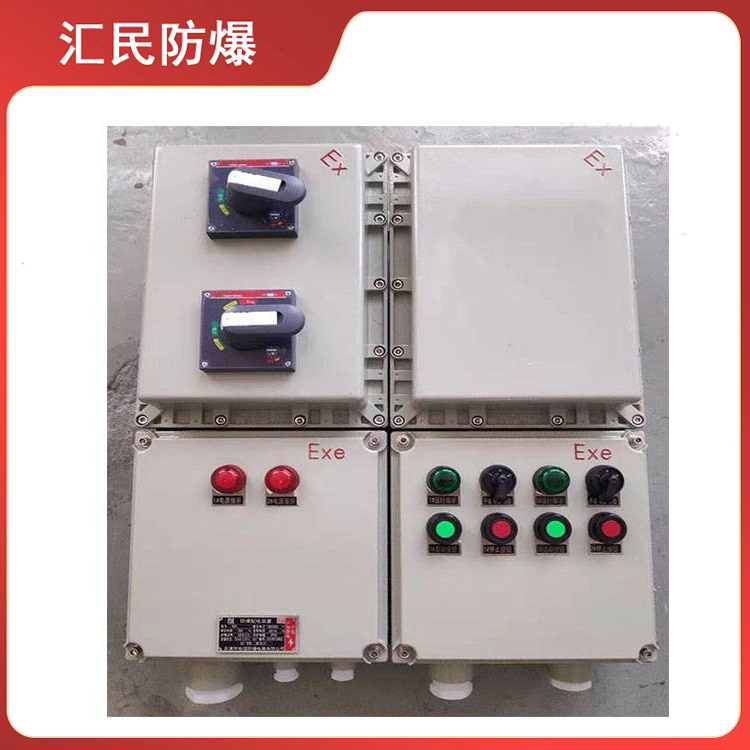

雙回路正反轉防爆配電箱

　　雙回路正反轉防爆配電箱原理分析

　　電機要實現正反轉控制，將其電源的相序中任意兩相對調即可(我們稱為換相)，通常是V相不變，將U相與W相對調節器，為了保證兩個接觸器動作時能夠可靠調換電動機的相序，接線時應使接觸器的上口接線保持*，在接觸器的下口調相。由于將兩相相序?qū)φ{(diào)，故須確保二個KM線圈不能同時得電，否則會發生嚴重的相間短路故障，因此必須采取聯鎖。為安全起見，常采用按鈕聯鎖(機械)與接觸器聯鎖(電氣)的雙重聯鎖正反轉控制線路(如下圖所示);使用了按鈕聯鎖，即使同時按下正反轉按鈕，調相用的兩接觸器也不可能同時得電，機械上避免了相間短路。另外，由于應用的接觸器聯鎖，所以只要其中一個接觸器得電，其長閉觸點就不會閉合，這樣在機械、電氣雙重聯鎖的應用下，電機的供電系統不可能相間短路，有效地保護了電機，同時也避免在調相時相間短路造成事故，燒壞接觸器。

　　雙回路正反轉防爆配電箱適用范圍

　　1.適用于爆炸性氣體環境1區、2區危險場所;

　　2.適用于IIA、IIB、IIC級爆炸性氣體環境;

　　3.適用于可燃性粉塵環境20區、21區、22區;

　　4.適用于溫度組別為T1—T6的環境;

　　5.適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、jun工設施等爆炸性危險環境;

　　雙回路正反轉防爆配電箱技術參數

　　防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIPA20TA,T4/T5/T6;

　　額定電壓：AC220/380V,非標準電壓：12V/24V/36V/127V/660V;

　　總開關電流：10A—800A;分開關電流：1A—630A;

　　防護等級：IP54/IP55/IP65;

　　螺紋規格：DN15-DN100/G1/2-G4寸

　　引入線規格：直徑6mm-80mm;引出線規格：直徑6mm-80mm;
